| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Tenkai |
| 인증: | ISO9001-2015 |
| 모델 번호: | B200H |
| 최소 주문 수량: | 2개 패키지 |
| 가격: | Negotiate |
| 포장 세부 사항: | 나무상자 패키지 |
| 배달 시간: | 3 주 이내에 |
| 지불 조건: | L/C, T/T, D/P |
| 공급 능력: | 4600pcs/월 |
| 소재: | SUS316L | 최대 설계 압력: | 1.6 MPa |
|---|---|---|---|
| 접속 방식: | 클램프, 플랜지, 수나사 | 보증 기간: | 1년 |
| 구조: | 가스킷 | HS 코드: | 8419500090 |
| 적용: | 화학 산업 | ||
| 강조하다: | 가착판 열 교환기 SUS316L,SUS316L 밀착판 증발기,화학산업 가스케이트 판 열 교환기 |
||

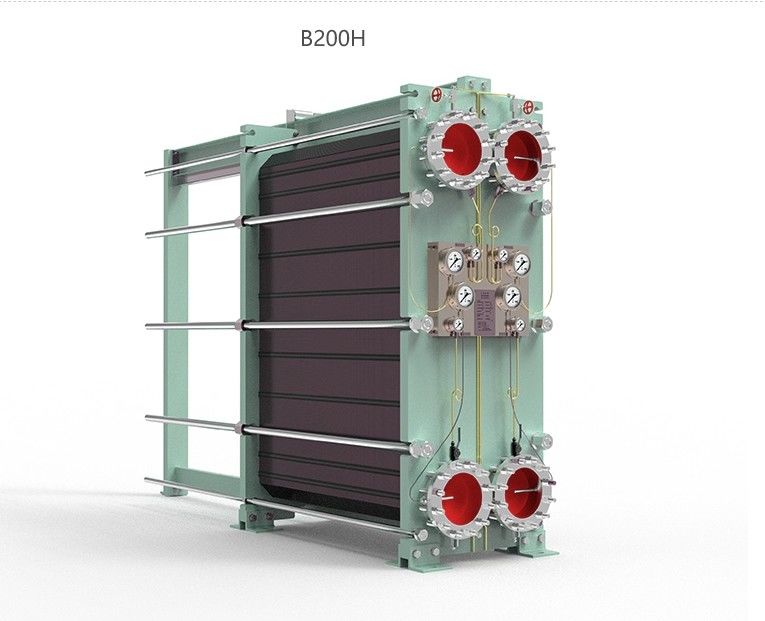

B200H 시리즈 가스켓 플레이트 열 교환기 SUS316L 화학 산업용 재료
펌프판 열 교환기 (GPHE)열 교환기는 두 액체 사이에 열을 전달하기 위해 간간에 밀착이 있는 일련의 판을 사용하는 열 교환기의 일종이다. 밀착 판 열 교환기에 대한 정보는 다음과 같다:
작동 원리:
GPHE는 반류 흐름의 원리에 따라 작동합니다. 뜨거운 물과 차가운 물은 반대 방향으로 흐릅니다. 물은 판에 의해 형성된 대안 채널을 통해 흐릅니다.열은 뜨거운 액체에서 평판을 통해 차가운 액체로 전달됩니다, 큰 표면 면적과 판에 있는 파동 패턴에 의해 생성 된 격동 흐름에 의해 촉진됩니다.
판 디자인:
GPHE의 판은 일반적으로 스테인리스 스틸, 티타늄 또는 다른 부식 내성 재료로 만들어집니다.물체 간의 접촉을 증가시켜 열 전달을 증진시키는판은 겹쳐지고 매개체와 함께 압축되어 단단한 밀폐를 형성하고 두 유체의 분리 된 흐름 채널을 유지합니다.
가스켓:
GPHE의 가스켓은 Nitrile (NBR), EPDM 또는 Viton와 같은 재료로 만들어지며 플래크 사이에 유연하고 내구적인 밀을 제공합니다.가시트는 두 액체의 혼합을 방지하고 각각의 채널을 통해 액체가 흐르는 것을 보장가스켓은 또한 판의 잘못된 편향을 보완하고 판 사이의 열 단열을 제공합니다.
응용 프로그램:
GPHEs는 효율적인 열 전달이 필요한 다양한 산업 및 응용 분야에 사용됩니다.식품 및 음료 가공, 전력 생산, 해상 및 해상 시스템 및 폐기물 열 회수

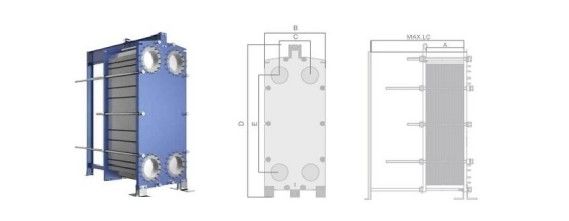

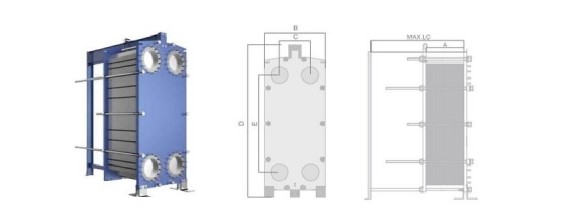

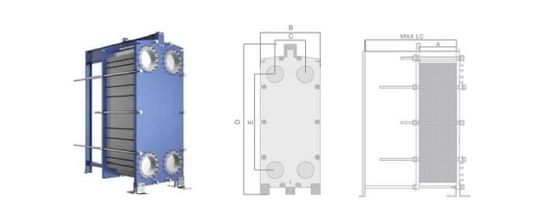

| 유형 | A ((mm) | B(mm | C(mm | D ((mm) | E ((mm) | 높이 (mm) (바닥 가운데에서 바닥까지) ((mm) |
MAX,LC (mm) |
커넥터 경로 (mm) | 최대 흐름 (m3/h) | 설계 압력 (Mpa) | 최대 조각 |
| B30B | N ((2.5+X) | 180 | 60 | 480 | 357 | 62 | 500 | 32 | 18 | 1.0 | 95 |
| B60B | N2.0+X | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 250 |
| B60H | N ((3.0+X) | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 203 |
| B100B | N ((2.55+X) | 470 | 225 | 1069 | 719 | 183 | 1600 | 100 | 140 | 10.0/1.6/2.5 | 278 |
| B100H | N ((3.95+X) | 470 | 225 | 1069 | 719 | 200 | 1600 | 100 | 140 | 10.0/1.6/2.5 | 180 |
| B150B | N ((2.5+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 10.0/1.6/2.5 | 600 |
| B150H | N ((3.95+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 10.0/1.6/2.5 | 600 |
| B200H | N ((4+X) | 780 | 353 | 2260 | 1478 | 380 | 3000 | 200 | 600 | 10.0/1.6 | 480 |
| B250B | N ((2.5+X) | 920 | 439 | 2895 | 1939 | 435 | 3000 | 250 | 750 | 10.0/1.6/2.5 | 500 |
| B350B | N ((3.3+X) | 1150 | 596 | 2882 | 1842 | 470 | 4800 | 350 | 997 | 10.0/1.6 | 700 |
