| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Tenkai |
| 인증: | ISO |
| 모델 번호: | SB18 |
| 최소 주문 수량: | 1개 패키지 |
| 가격: | Negotiate |
| 포장 세부 사항: | 나무상자 패키지 |
| 배달 시간: | 한 주 이내에 |
| 지불 조건: | L/C, T/T, D/P |
| 공급 능력: | 550개/일 |
| 소재: | 구리 | 최대 설계 압력: | 1.0MPa |
|---|---|---|---|
| 접속 방식: | 수나사, 암나사, 플랜지, SAE 플랜지, 납땜 | 보증 기간: | 1년 |
| 구조: | 판 열교환 장치 | HS 코드: | 8419500090 |
| 적용: | HVAC 산업/화학/전자/식품/약학 및 건강 산업 | ||
| 강조하다: | 신뢰성 있는 냉각판 열 교환기,냉각판 열 교환기 8m3/h,8m3/H 용접형 열 교환기 |
||

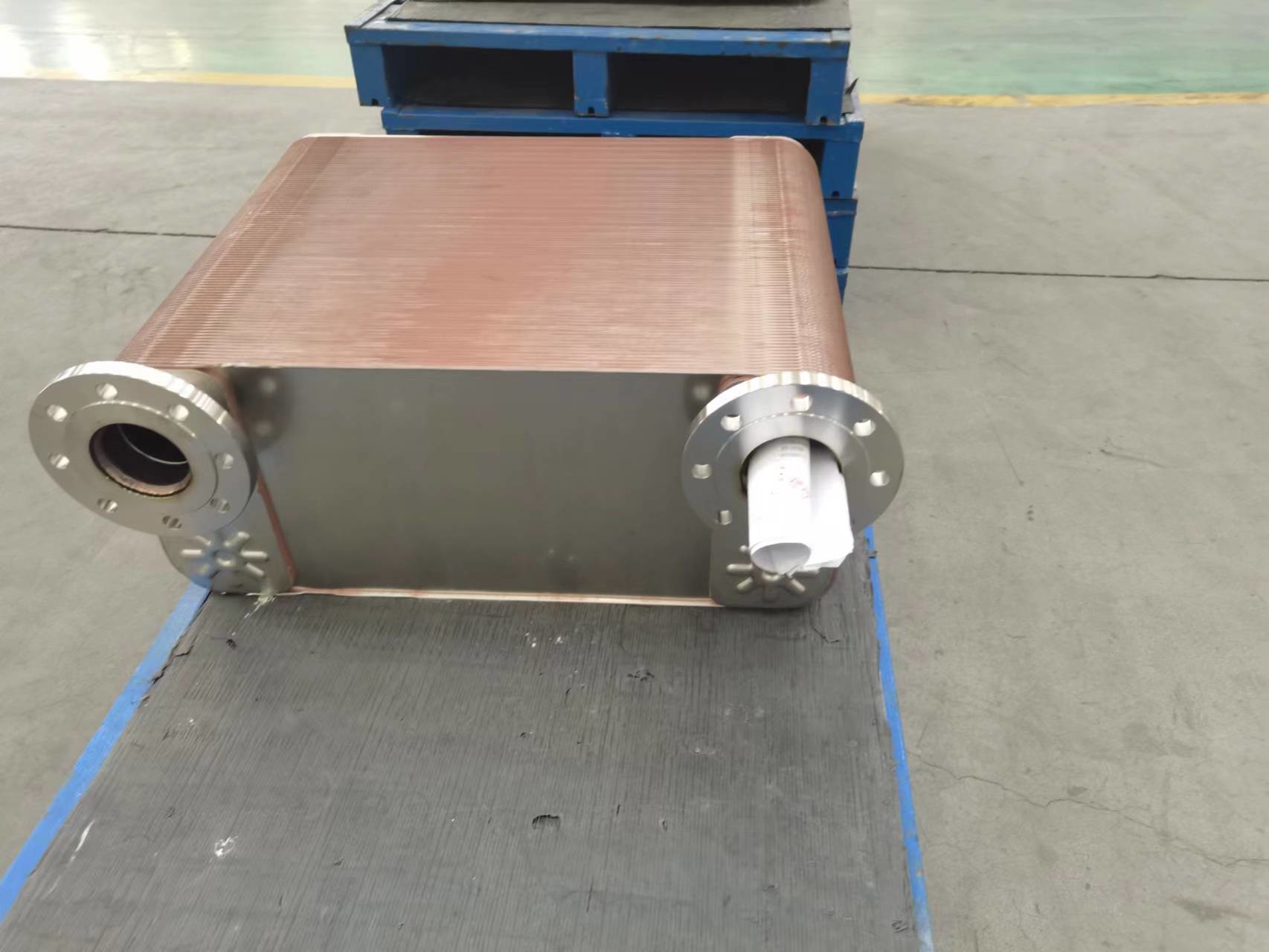

구리 재료 용접판 열 교환기 냉각 및 냉각 시스템 최대 흐름 8m3/h
소개:
용접판 열 교환기는 용접 기술을 사용하여 금속판을 결합하는 열 전달 장치의 일종이다. 이러한 판은 일반적으로 구리로 만들어집니다.스테인리스 스틸로 만들어져 있으며,.
용접판 열 교환기는 여러 개의 판이 함께 쌓여 용접 과정을 사용하여 영구적으로 결합되어 있습니다. 용접 재료, 일반적으로 구리 또는 니켈,용해져 파도 통로로 흘러들어갑니다.이 용접 기술 은 탁월 한 열 전도성 과 구조적 무결성 을 보장 한다.
제품 특징:
광범위한 작동 범위: 용접 판 열 교환기는 다양한 온도와 압력을 처리 할 수 있으며 다양한 응용 프로그램에 다재다능합니다.
신속하고 반응: 컴팩트한 디자인과 효율적인 판 배열으로 인해 용접 판 열 교환기는 빠른 열 교환과 변화하는 조건에 빠른 반응을 제공합니다.
내구성 및 신뢰성: 용접 된 구조는 부식 및 기계적 스트레스에 대한 탁월한 저항을 제공하여 장기적인 내구성 및 신뢰할 수있는 운영을 보장합니다.
| 유형 | B(mm | C(mm | D ((mm) | E ((mm) |
두께 (mm) |
무게 (kg) | 최대 흐름 (m3/h) | 설계 압력 (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | 1/3/4.5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | 1/3/4.5 |
| SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | 3/4.5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | 3/4.5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | 3/4.5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | 3/4.5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5+0.133N | 18 | 3/4.5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5+0.133N | 18 | 3/4.5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | 3/4.5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | 3/4.5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | 3/4.5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | 3/4.5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4.5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4.5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5+0.228N | 18 | 3/4.5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4.5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4.5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4.5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4.5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2.1/3 |
| SB300 | 370 | 제118조의95.5항 | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6+0.93N | 200 | 2.1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | 3/4.5 |
