| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Tenkai |
| 인증: | ISO9001-2015/SGS |
| 모델 번호: | SB52B |
| 최소 주문 수량: | 4개 패키지 |
| 가격: | Negotiate |
| 포장 세부 사항: | 나무상자 패키지 |
| 배달 시간: | 12 일 이내에 |
| 지불 조건: | L/C (신용장), 전신환, D/P (지급도 조건), 웨스턴 유니온 |
| 공급 능력: | 460pcs/일 |
| 소재: | 구리 | 최대 설계 압력: | 4.5 Mpa |
|---|---|---|---|
| 접속 방식: | 수나사, 암나사, 플랜지, SAE 플랜지, 납땜 | 보증 기간: | 1년 |
| 구조: | 판 열교환 장치 | HS 코드: | 8419500090 |
| 적용: | HVAC 산업/화학/폐기물 열 회수 | ||
| 강조하다: | 자동차용 구리 용접형 열 교환기,자동차 구리판 열 교환기 |
||
고열전도 구리 용접판 열 교환기 자동차 및 운송 응용 프로그램에서 사용
자동차 및 운송: 용접 판 열 교환기는 엔진 냉각, 오일 냉각 및 에어컨 시스템을 포함하여 자동차 및 운송 응용 프로그램에서 사용됩니다.
구리판 열 교환기는 구리판을 주요 열 전달 표면으로 사용하는 열 교환기의 일종이다.일반적으로 번갈아 층에 배치되어 있습니다.구리판은 서로 밀폐되어 있으며, 액체가 채널을 통해 흐르면서 액체들 사이에 효율적인 열 전달이 가능합니다.
구리판: 구리는 우수한 열전도성으로 인해 구리로 만들어집니다. 구리는 유체 간의 효율적인 열 전달을 촉진하는 능력으로 선택됩니다.
가스켓: 가스켓은 구리판 사이에 배치되어 적절한 밀폐를 보장하고 유체 누출을 방지합니다.가시트는 일반적으로 고무 또는 엘라스토머와 같은 재료로 만들어지며 작동 조건에 견딜 수 있으며 신뢰할 수있는 밀을 제공합니다..
프레임 또는 압력판: 프레임 또는 압력판에 의해 판과 가스켓이 함께 유지되며, 판 사이에 단단한 밀폐를 유지하기 위해 압력을 가합니다.
입구와 출구: 열 교환기는 가열되거나 냉각되는 유체의 입구와 출구를위한 입구와 출구가 있습니다.이 포트들은 판 사이의 채널을 통해 유체의 흐름을 허용.
채널 구성: 구리판 사이의 채널은 유체의 흐름 경로를 형성합니다.채널 구성은 열 교환기의 특정 설계 및 의도 된 응용에 따라 다를 수 있습니다.일반적인 구성은 평행 흐름, 역류 및 교차 흐름입니다.
구리판 열 교환기는 높은 열 전도성, 부식 저항성, 밀집성 및 다재다능성 등의 장점을 제공합니다. 다양한 산업 및 응용 분야에서 사용됩니다.HVAC 시스템을 포함하여, 냉장고, 화학 처리, 전력 생산 및 식품 처리, 유체 간의 효율적인 열 교환을 촉진하기 위해.

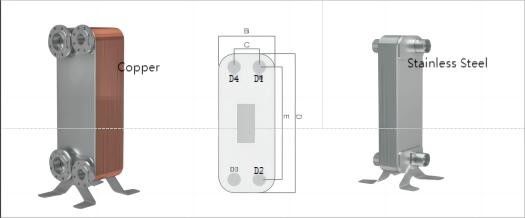

| 유형 | B(mm | C(mm | D ((mm) | E ((mm) |
두께 (mm) |
무게 (kg) | 최대 흐름 (m3/h) | 설계 압력 (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | 1/3/4.5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | 1/3/4.5 |
| SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | 3/4.5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | 3/4.5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | 3/4.5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | 3/4.5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5+0.133N | 18 | 3/4.5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5+0.133N | 18 | 3/4.5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | 3/4.5 |

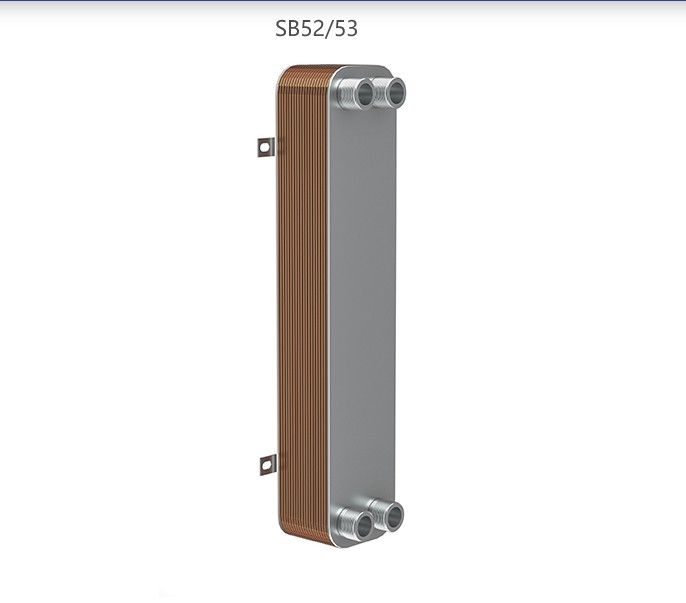

| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | 3/4.5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | 3/4.5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | 3/4.5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4.5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4.5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5+0.228N | 18 | 3/4.5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4.5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4.5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4.5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4.5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2.1/3 |
| SB300 | 370 | 제118조의95.5항 | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6+0.93N | 200 | 2.1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | 3/4.5 |
