| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | Tenkai |
| 인증: | ISO9001 |
| 모델 번호: | SB28B |
| 최소 주문 수량: | 2개 패키지 |
| 가격: | Negotiate |
| 포장 세부 사항: | 나무상자 패키지 |
| 배달 시간: | 10 일 이내에 |
| 지불 조건: | L/C, T/T, D/P |
| 공급 능력: | 460pcs/일 |
| 소재: | 구리 | 최대 설계 압력: | 4.5 Mpa |
|---|---|---|---|
| 접속 방식: | 남성 실, 여성 실, 플랜지, SAE 플랜지, 용접 | 보증 기간: | 1년 |
| 구조: | 판 열교환 장치 | HS 코드: | 8419500090 |
| 적용: | HVAC 산업/화학 산업 | ||
| 강조하다: | BHE 구리 용접판 콘덴서,냉각 단위 용접 열 교환기,냉장고 및 열 교환기 |
||

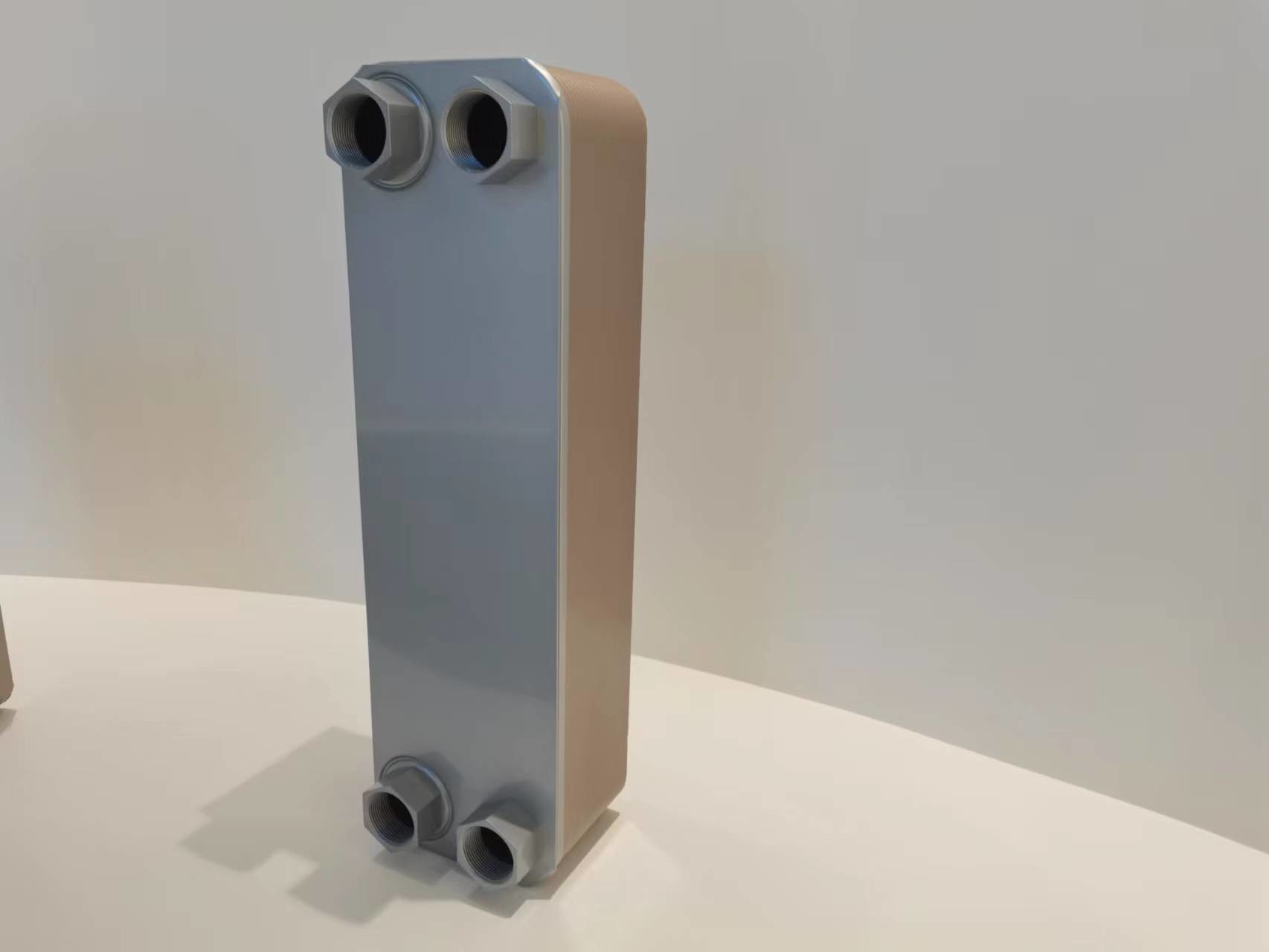

BHE 냉각 장치의 구리 용접판 열 교환기
역사:
초기 열 교환기: 열 교환기의 개념은 수 세기 동안 존재해 왔지만, 열 교환기의 현대적 이해와 응용은 19 세기에 등장하기 시작했습니다.열 교환기는 구리 또는 철 소재로 만들어졌습니다..
구리 도입: 구리는 다른 재료에 비해 뛰어난 열 전도성으로 인해 열 교환기에서 두각을 나타내기 시작했습니다.구리의 높은 열전도성 때문에 효율적인 열 전달이 가능했습니다., 더 나은 열 교환 성능과 에너지 효율을 가져옵니다.
판 열 교환기의 개발: 판 열 교환기의 개발은 산업에 혁명을 일으켰다. 최초의 판 열 교환기의 디자인은 1923년 리처드 셀리그만 박사가 특허를 받았다.이 초기 판 열 교환기 들 은 열 전달 채널 을 형성 하기 위해 간장 을 가진 구리판 을 사용 하였다.
| 유형 | B(mm | C(mm | D ((mm) | E ((mm) |
두께 (mm) |
무게 (kg) | 최대 흐름 (m3/h) | 설계 압력 (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | 1/3/4.5 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | 1/3/4.5 |
| SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | 3/4.5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | 3/4.5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | 3/4.5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | 3/4.5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5+0.133N | 18 | 3/4.5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5+0.133N | 18 | 3/4.5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | 3/4.5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | 3/4.5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | 3/4.5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | 3/4.5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4.5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4.5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5+0.228N | 18 | 3/4.5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4.5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4.5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4.5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4.5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2.1/3 |
| SB300 | 370 | 제118조의95.5항 | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6+0.93N | 200 | 2.1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | 3/4.5 |
부품:
워크샵:
패키지:
