| 소재: | 탄소강 | 최대 설계 압력: | 2.5 MPa |
|---|---|---|---|
| 접속 방식: | 클램프, 플랜지, 수나사 | 보증 기간: | 1년 |
| 구조: | 가스킷 | HS 코드: | 8419500090 |
| 적용: | 집중 난방/ 섬유/ 종이 제조/ HVAC/ 화학/ 석유, 가스/ 금속 | ||
| 강조하다: | 2.5Mpa 가스켓 플레이트 열 교환기,2.5Mpa 가전 플래크 열 교환기,열전달 가스켓 플릿 열 교환기 |
||
가스켓 플레이트 열 교환기 열 전달 장치 HS 코드 8419500090 I150B 시리즈 탄소 강철 재료
응용 프로그램:
GPHEs는 효율적인 열 전달이 필요한 다양한 산업 및 응용 분야에 사용됩니다.식품 및 음료 가공, 전력 생산, 해상 및 해상 시스템 및 폐기물 열 회수
장점:
GPHEs는 다른 유형의 열 교환기에 비해 다음과 같은 몇 가지 장점을 제공합니다.
컴팩트 크기와 높은 열 전달 효율은 판이 제공하는 큰 표면으로 인해 발생합니다.
유연성 및 확장성, 추가 판이 추가되거나 제거되어 열 전달 용량을 조정할 수 있습니다.
간편한 유지보수, 전체 열 교환기를 해체하지 않고 청소하거나 교체 할 수있는 개별 판이 있습니다.
다양한 액체, 온도, 압력을 처리할 수 있는 다재다능성
에너지 효율성, 격동 흐름과 효율적인 열 전달으로 에너지 소비를 줄이는 데 기여합니다.
비용 효율성, 다른 열 교환기 유형에 비해 설치, 운영 및 유지 보수 비용이 낮습니다.
제한 사항:
GPHEs는 다음과 같은 몇 가지 제한을 가질 수 있습니다.
고 점착성 유체 또는 오염 가능성이 높은 유체에 제한된 적합성.
가시장 고장 또는 고장 발생 가능성, 정기적인 검사 및 교체가 필요합니다.
극도로 높은 온도 또는 고압의 응용에 제한된 적합성, 완전히 용접 된 판 열 교환기가 선호 될 수 있습니다.
| 유형 | A ((mm) | B ((mm) | C(mm) | D ((mm) | E ((mm) | 높이 (mm) (바닥 가운데에서 바닥까지 (mm) |
MAX.LC (mm) |
커넥터 경로 (mm) | 최대 흐름 (m3/h) | 설계 압력 (Mpa) | 최대 조각 |
| I60B | N ((2.0+X) | 320 | 140 | 920 | 689 | 115 | 1200 | 50 | 36 | 1.6 | 250 |
| I60H | N ((3.0+X) | 320 | 140 | 920 | 689 | 115 | 1200 | 50 | 36 | 1.6 | 203 |
| I100B | N ((2.55+X) | 470 | 225 | 1051 | 763 | 160 | 1600 | 100 | 140 | 10.0/1.6/2.5 | 278 |
| 100H | N ((3.95+X) | 470 | 225 | 1051 | 763 | 160 | 1600 | 100 | 140 | 0.0/1.6/2.5 | 180 |
| I130H | N ((3.95+X) | 610 | 298 | 1591.4 | 1095.4 | 241 | 3000 | 150 | 360 | 10.0/1.6 | 600 |
| I150B | N ((2.5+X) | 610 | 298 | 1790 | 1294 | 250 | 3000 | 150 | 360 | 0.0/1.6/2.5 | 600 |
| I150H | N ((3.95+X) | 610 | 298 | 1790 | 1294 | 250 | 3000 | 150 | 360 | 10.0/1.6/2.5 | 600 |

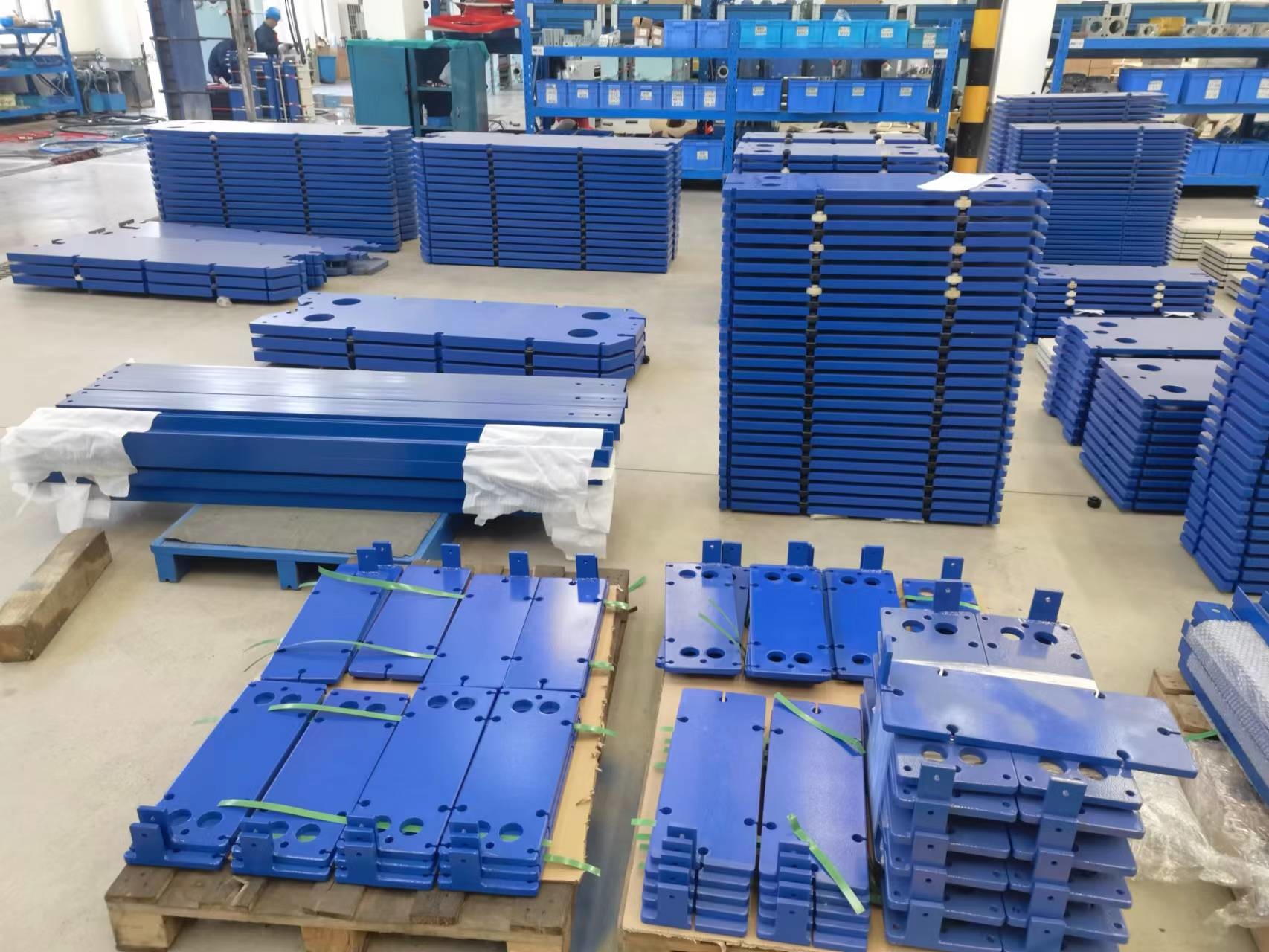

워크샵:
패키지:
